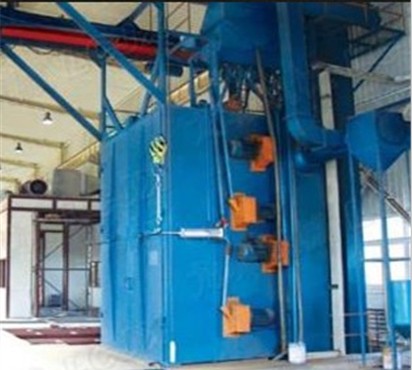

Q3750单吊钩通过式抛丸清理机


发布人:admin 来源:未知 发布时间:2013-11-01

Q3750单吊钩通过式抛丸清理机产品介绍:

●Q3750单吊钩通过式抛丸清理机是履于大型的吊钩抛丸设备,是我们根据客户要求设计定做的6个抛头的单钩抛丸机。用于最大外形尺寸为φ2600*4200 mm的结构件预处理,主要是去除工件上铁锈、氧化皮、污物等。

●Q3750单吊钩通过式抛丸清理机主要特点:
1、根据客户工件要求设计的,结构紧凑、无地坑形式,安装方便,减少了客户投资费用。
2、吊钩具有自行升降、行走和室内旋转三种功能,方便装卸产品。
3、设有六个抛头,大大提高清理效率,并保证了产品清理效果。
4、本设备半自动化程度较高,这样减轻了工人的劳动强度,降低了生产单位的成本。

●Q3750单吊钩通过式抛丸清理机结构组成:
主要由抛丸工作室、大门、轨道、吊钩、提升机、检修平台、供丸系统、溜槽及涨紧装置、螺旋输送器、分离器、抛丸器、除尘器和电气系统等组成。
1、清理室:
抛丸清理室是型钢、钢板焊接结构,为了使抛射出的弹丸以有效地抛射到被清理工件的表面上,室体的一侧安装有6台抛丸器,抛丸器的布置是经过计算机三维动态模拟,所有布置角度、位置均由计算机设计确定。
2、大门
大门为单扇对开,为安全起见,大门上方装一限位开关,必须待大门关闭后,方能启动抛丸器。
3、吊钩
吊钩由电动葫芦、减速自转装置组成,吊钩的移动、升降由葫芦完成,吊钩在室体内部的旋转由减速装置完成。可一边抛一边装下工件。
4、提升机
提升机是由提升机壳体、上下驱动轮、摆线针轮减速机、传动链轮、链条、输送提升带、提升斗和涨紧调节装置等组成。
5、检修平台
为提升机上部、溜丸槽端部维修方便,特设置该平台,可由焊接在室体上的爬梯进入平台。
6、供丸系统
供丸系统主要由导入管、供丸管路组成。弹丸流量的多少以闸门开启间隙大小来控制,从而使弹丸流量与抛射量大致相等。
7、涨紧装置
提升机为链传动,工作一段时间后,链条会有松驰现象,必须调节链轮座予以张紧,方能正常工作。
8、分离器
本机采用目前最先进的满幕帘多级风选分离器。由分选区、输送螺旋、丸料仓、弹丸控制闸等组成。
9、除尘系统
该系统由滤筒除尘器、除尘风机、除尘管道等组成。
本设备选用CL型脉冲反吹式滤筒除尘器,采用高压脉冲反吹清灰。该设备具有运行稳定、噪音小、经济耐用、除尘效率高、操作维修方便等优点。

●Q3750单吊钩通过式抛丸清理机主要技术性能参数:

序号 项      目 数量 指            标
1 被清理工件尺寸   最大清理φ2600*4200mm
2 输送方式   电动葫芦
吊钩承重   5t(单吊钩)
自转速度   2.9r/min
5 抛丸器 6 型号:Q034Ⅱ
配用电机功率:6×11KW
抛丸量:6×220Kg/min

6 螺旋输送机输丸量   80T/h
7 提升机输丸量   80T/h
提升机功率   5.5kw
8 分离器输丸量   80T/h
12 风机功率   15Kw
13 风量   16000m3/h
13 设备外型尺寸   3800*4200*8500mm(不含除尘器)
14 总装机容量   约99Kw

如果您对我们的Q3750单吊钩通过式抛丸清理机感兴趣,可致电详细沟通具体工况,我们将为您解决各种疑难问题,提供专业的个性化方案,欢迎来电咨询!
