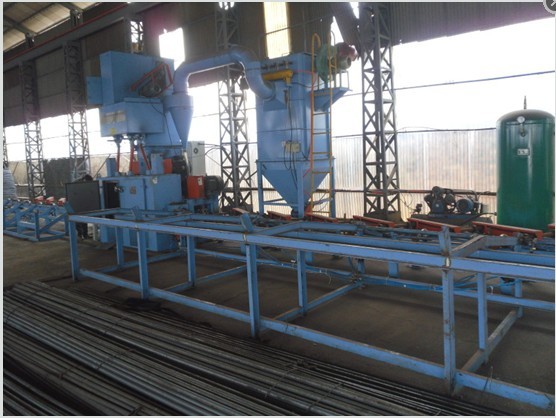

QDF2棒材圆钢抛丸清理机


发布人:admin 来源:未知 发布时间:2013-10-03

QDF2棒材圆钢抛丸清理机产品简介

QDF2棒材圆钢抛丸清理机设备组成
主要由清理室、提升机、检修平台、供丸系统、溜槽及涨紧装置、螺旋输送器、分离器、抛丸器、除尘器和电气系统等组成。

QDF2棒材圆钢抛丸清理机性能概述:
适用于最大外形尺寸为φ8-20的圆钢处理,以去掉工件表面的铁锈、氧化皮、污物等,使工件表面呈现金属本色,并最终达到提高其表面及其内在质量的目的。当对各种工件抛丸清理时,工件在特殊的工装上,由锥滚体带动,沿导轨运行至抛丸清理室内。使工件能够全面的得到清理。当抛丸机完成清理后,关闭抛丸器按此程序及工件节拍便完成了工件的清理过程。

QDF2棒材圆钢抛丸清理机主要部件介绍:
1、清理室:
 抛丸清理室系型钢、钢板焊接结构,为了使抛射出的弹丸以有效地抛射到被清理工件的表面上,室体的一侧安装有3台抛丸器,抛丸器的布置是经过计算机三维动态模拟,所有布置角度、位置均由计算机设计确定。每个抛丸器都跟工件形成一定角度,保证对被清理工件一次性进行全面的抛丸清理。并在充分考虑所有需要清理工件的基础上,室内在抛丸器所对的面及室顶设有耐磨护板,其它处敷设有耐磨橡胶保护板,并尽量减少弹丸的空抛,从而最大限度地提高了弹丸的利用率,减少了对清理室内防护板的磨损。
 2、提升机
 提升机是由提升机壳体、上下驱动轮、摆线针轮减速机、传动链轮、链条、输送提升带、提升斗和涨紧调节装置等组成。
 提升机的进料口与底部螺旋输送机相连,其出料口与分离器相连。
提升机壳体采用折弯成型焊接结构,在壳体上设有检修门,可维修及更换提升料斗。
3、供丸系统
供丸系统主要由导入管、供丸管路组成。弹丸流量的多少以闸门开启间隙大小来控制,从而使弹丸流量与抛射量大致相等。
4、涨紧装置
 提升机为链传动,工作一段时间后,链条会有松驰现象,必须调节链轮座予以张紧,方能正常工作。
 5、分离器
当丸渣混合物由斗式提升机提至分离器筛网中时,通过调整重锤的位置,可以保证形成满幕罩,使丸渣得以充分的分离
6、除尘系统
该系统由除尘器、除尘风机、除尘管道等组成。
 5、电气控制
 本电气设备主回路和控制回路采用了—380伏,为操作与维护上的方便,电气设备集中安装在控制箱内,控制着各电动机的开、停,用自动开关QF和钥匙按钮SB1分别接通或断开总电源和控制回路的电源。

如需了解QDF2棒材圆钢抛丸清理机详细资料请与本公司联系。
公司也可根据客户的具体要求来确定技术参数,为客户量身定做。
欢迎咨询!
